| 型号 | 簡要區别 |
| M102GPCx | UART接口8位數據格式 |

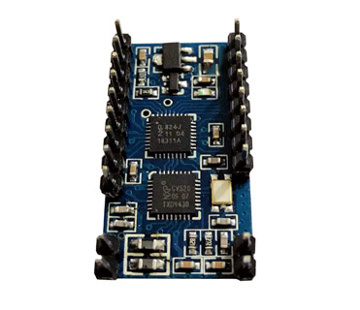

>>産品描述
- 采用NXP高度集成讀寫卡芯片射頻基站
- 符合ISO14443 TYPE A标準/Mifare标準
- 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1 D21,D41,D81,ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡
- 用戶不必關心射頻基站的複雜控制方法，隻需通過簡單的命令集可以實現對卡的完全操作
- 天線分體
- 超小尺寸:尺寸32.5X17.5mm
- 可提供C51函數例程及windows操作系統下的例程函數庫供二次開發
- 通訊協議：UART可選，适合于嵌入式系統開發
- 默認為自動尋卡方式，當卡片進入到天線區後有卡指示引腳上出現低電平，上位機可直接通過尋卡指令讀取卡片序列号
- 自帶看門狗
- 完備的測試，開發闆：配以KF903可立即應用51核等通用單片機進行模塊軟件開發
- 基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變線路
- 廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，充電樁，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防僞系統及生産過程控制
>>配套天線（天線分體時可選）
| 型号 | 外形尺寸 | 讀卡距離（與卡片有關> |
| T182 | 32.5X17.5mm | 20~30mm |
|
T186 | 直徑31mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 30~40mm |
| T105 | 128X142mm | 80~100mm |
| T107 | 192X155mm | 90~120mm |
| T120 | 63X35mm | 30~40mm |
>>主要技術指标
- 讀寫距離:20~100mm（采用标準M1卡測試，與選用天線有關）
- 電源：DC3.3V/DC5V
- 标準小功率模塊：讀卡平均電流：3.3V/35 mA（采用大功率模塊：讀卡平均電流3.3V/90mA）
- 工作溫度：-20℃～+70℃
- 超小尺寸:尺寸32.5X17.5mm
- 輸出接口針間距2.54mm(DIP26)
>>型号間主要區别
| 型号 | 主要區别 | 支持卡片類型 |
| M102GPCV3 | DC3V 小功率 UART接口 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1 D21,D41,D81, ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡 |
| M102GPCV3B | DC3.3V 大功率 UART接口 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1 D21,D41,D81, ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡 |
| M102GPCV5 | DC5V 小功率 UART接口 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1 D21,D41,D81, ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡 |
| M102GPCV5B | DC5V 大功率 UART接口 | 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1 D21,D41,D81, ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡 |
